Geregelte Stromversorgungsplatine STUDER900 DIY-Kit Positiv-Negativ-Spannungsversorgung STUDER900 Regler Netzteilplatine/Kit Dual-Ausgang DC5-28V 2A(94)

Produktbeschreibung

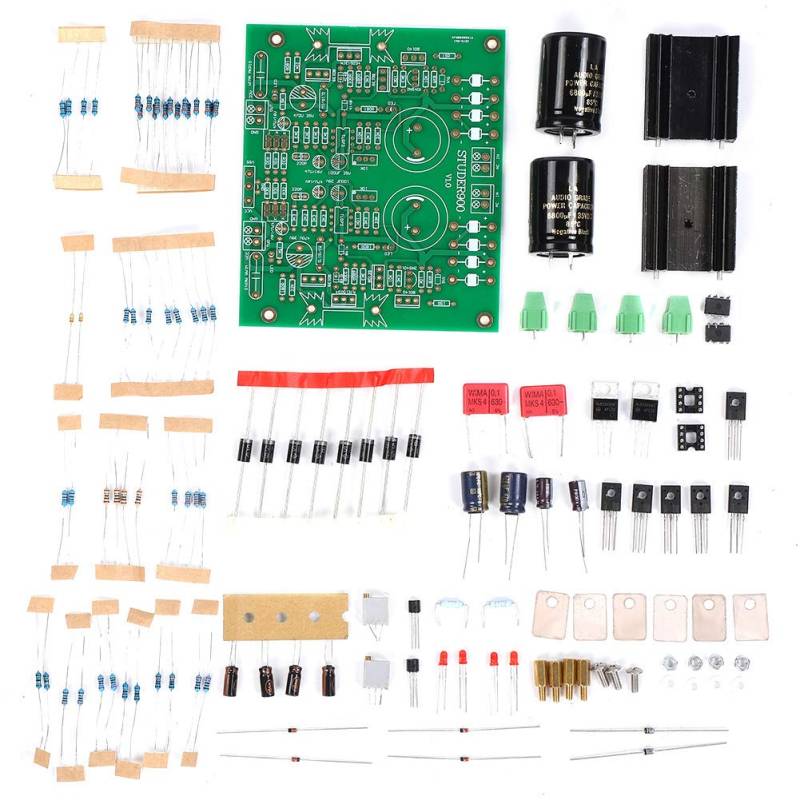

Die Schaltungsarchitektur ist sehr gut, weit fortgeschrittener als der Spannungsregler mit drei Anschlüssen und die WJ-Stromversorgung. Leitung zur STUDER-Stromleitung modelliert, die Ausgangsgenauigkeit ist sehr hoch, geringe Welligkeit Mit ausgezeichneter Verdrahtung und guten linearen Komponenten ist der Ausgang sehr gut, geringe Welligkeit. Gleichrichter ist 5A, NOVER Goldkondensator, die Ausgangsröhre für den ON MJE15034, Board-Referenzspannungsregler mit Dual-Operationsverstärker TL072 Doppelseitige Leiterplatte, stabile Leistung, langlebig im Gebrauch. Eingangsspannungsbereich: Dual 9V - 24V (4-Draht-Transformator) Premium-Komponenten: Schottky-Gleichrichterröhre, für NOVER-Kondensator, ON-Tube-King-15034-Ausgangsröhre, einstellbarer Widerstand. Ausgang: Positiver und negativer DC 5 V bis DC 28 V oder doppelter DC 5 V bis doppelt positiver Druck 28 V, mit Kurzschlussschutz. Ausgangsstrom bis 2A Der doppelte Operationsverstärker TL072 wird zur Plattenreferenzspannungsregelung verwendet. PCB-Größe: 102 x 118 mm x 37 mm. Wenn Sie die positive und negative Stromversorgung des Operationsverstärkers einstellen möchten, können Sie den fliegenden Draht über dem vergoldeten Bondpad in der Mitte kurzschließen und dann positive Spannung von VCC und negative Spannung von GND-Erdung VSS ausgeben.
