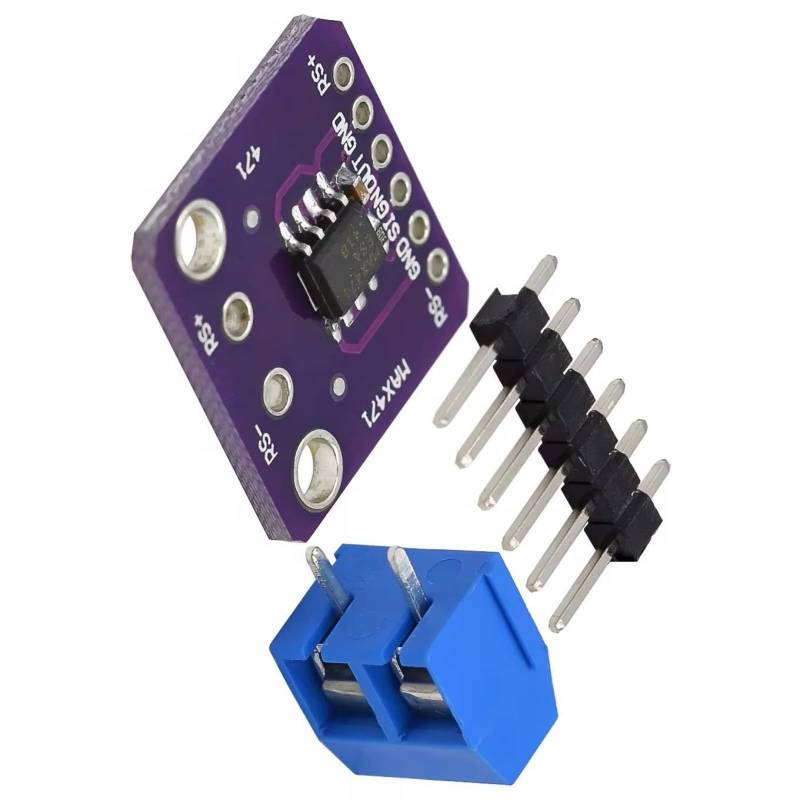

Kompakte Max471 Spannungs- und Stromsensorplatine, ideal für elektronische Messungen und Prototyping

Produktbeschreibung

Das Prinzip der Spannungsprüfung basiert auf dem Prinzip des Widerstandsteilers Design, kann die Eingangsspannungen der roten Klemmen auf 5 mal kleiner machen. Das MAX471 Spannungs- und Stromsensormodul wurde für Enthusiasten entwickelt und bietet präzise Spannungsmessungen von 3 V bis 25 V und Strommessungen bis zu 3 A, was es zu einem unverzichtbaren Werkzeug für die Genauigkeit in verschiedenen elektronischen Projekten macht. AVR-Chip hat 10bitAD, so dass dieses Modul eine Auflösung von 0,00489 V (5 V/1023) simuliert, so dass die minimalen Spannungen des Eingangsspannungs-Erkennungsmoduls 0,00489 Vx5 = 0,02445 V beträgt. Der MAX471-Chip an Bord wird verwendet, um den Verbrauchsstrom der Last zu testen. Analoge Eingangsspannungen bis zu 5 V, Eingangsspannungen des Spannungserkennungsmoduls nicht größer als 5 V x 5 = 25 V (bei Verwendung von 3,3 V-Systemen, Eingangsspannungen nicht größer als 3,3 V x 5 = 16,5 V).
